Kotvící materiál

Při výběru kotvícího příslušenství postupujte tímto způsobem:

Ke standardním rozměrům je třeba přičíst 25 cm na napínák ve všech rozích. Př. Pokud máme plachtu o vel. 5 x 5 m, velikost otvoru (kotvících ok) by měla být 5,5 x 5,5 m. Otvor by měl být spíše větší.

*Velikost plachty se udává od okraje po okraj včetně Delta kroužků.

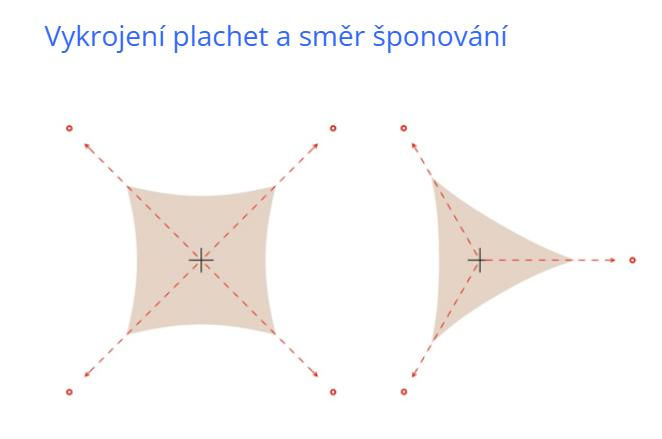

*Při navrhování plachty je třeba brát na vědomí, že vykrojené strany plachet odebírají 5 % z délky podélné strany. Pokud tedy budeme mít plachtu o rozměrech 5 x 5 m, její šířka uprostřed bude 4,5 x 4,5 m.

Montáž

• Plachtu lze nainstalovat vlastními silami podle daného návodu.

• K montáži je zapotřebí objednat kotvící materiál podle způsobu uchycení, který není součástí plachty.

• Pracujte vždy s originálním kotvícím materiálem z nerez oceli.

• Ujasněte si místo instalace plachty.

• Umístění sloupů musí být ve sklonu 10-15°.

• Plachta by měla být napnuta na pevných bodech (napínácích).

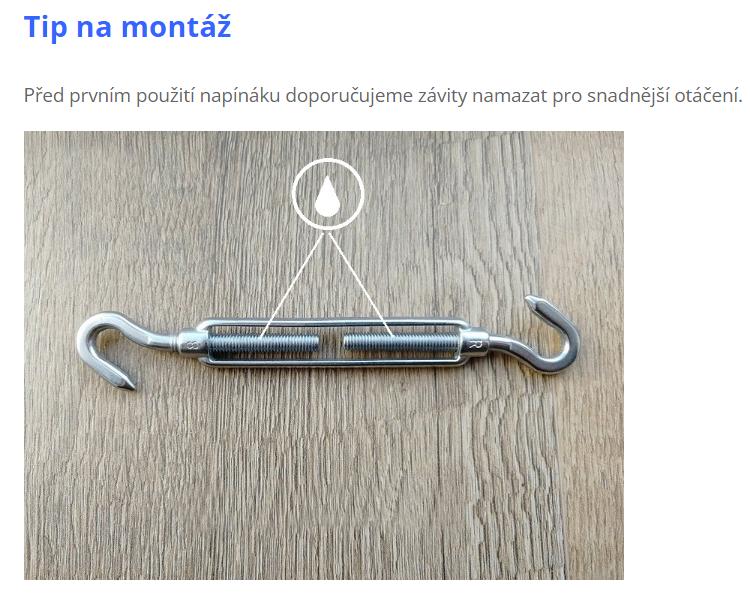

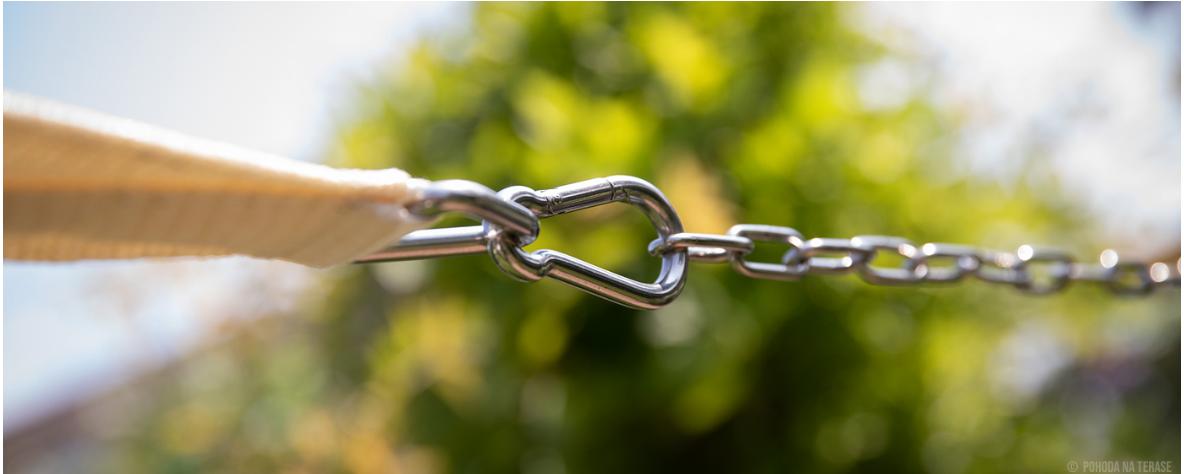

• V případě, že napínák nedosáhne na kotvící oko, lze použít řetěz nebo ocelové lano.

• Kotvící oka jsou nabízena pouze do nezateplených fasád.

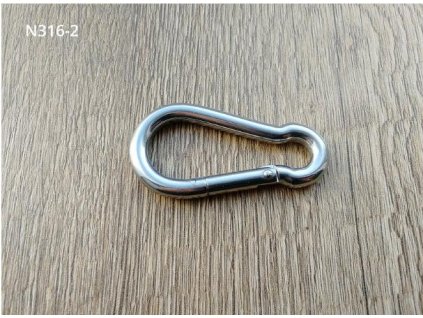

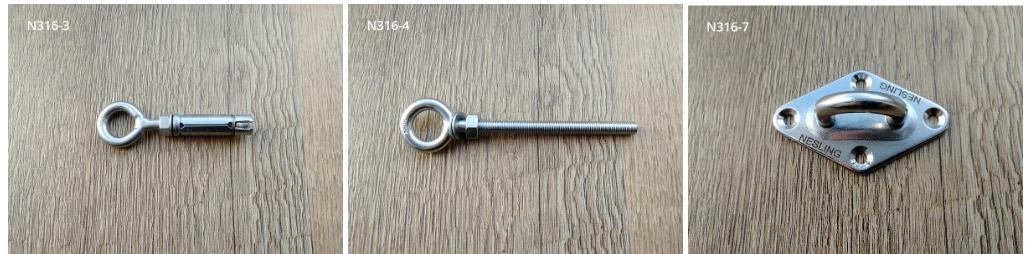

Kotvení do dřeva – použijte očko na stěnu N316-7, ke kotvení přes hranol do tloušťky konstrukce 9 cm je nejvhodnější očko přes hranol N316-4. AL kolejnička na sloup umožňuje naklápění plachet při zapadajícím slunci.

Kotvení do betonu a nezateplené fasády – na stěnu nebo jiný povrch – použijte očko na stěnu N316-7.

Kotvící oka doporučujeme pouze do NEZATEPLENÝCH fasád.

Na kotvení do zateplené fasády – doporučujeme použít materiál z lokálního železářství. Závitovou tyč o průměru 18-20mm. Při menších průměrech může docházet k vibraci tyče a tím vydrolování zateplovacích pláště. Velikost vrtáku by měla být o 2 mm větší než průměr závitové tyče. Kotevní bod (díru) vždy umisťuje do železobetonu, jako je deka nebo překlady nad dveřmi/okny. Na ukotvení závitové tyče v díře použijte chemickou kotvu. Případně síťku s chemickou kotvou. Po důkladném vytvrzení, přebytečnou délku tyče seřízněte a našroubujte na závit oko. Eventuálně je možné plachtu kotvit i na krovu. Jen však do podhledu nebo sádrokartonu.

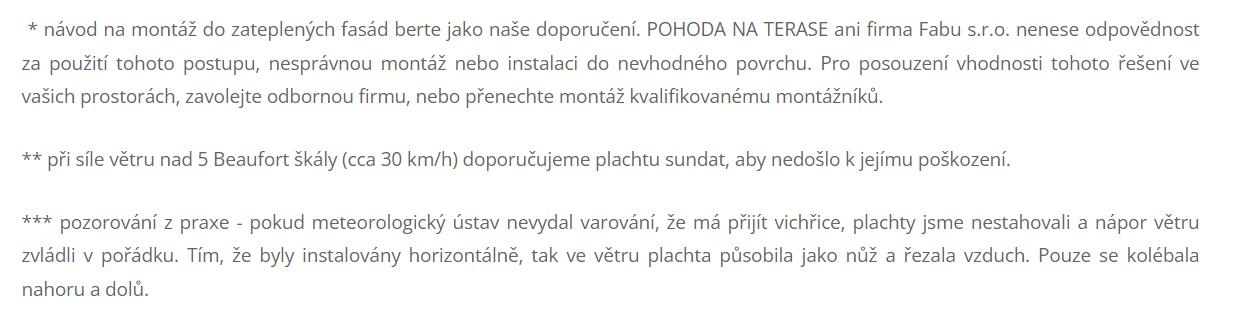

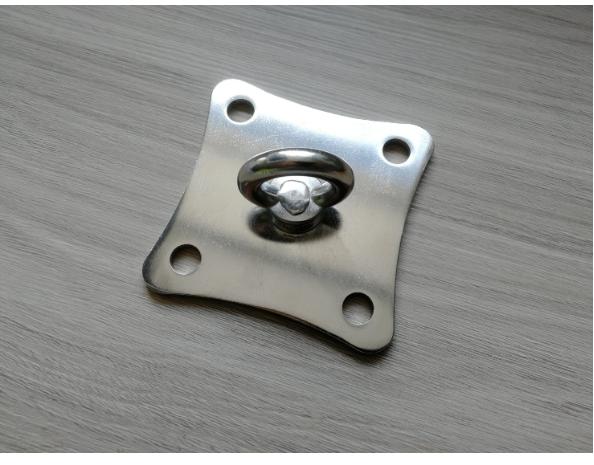

Druhou možností je upevnit roh plachty na desku s okem, která je uchycena chemickou kotvou 4-ma tenčími závitovými tyčemi o průměru 10-12 mm.

VYOSENÍ SLOUPU

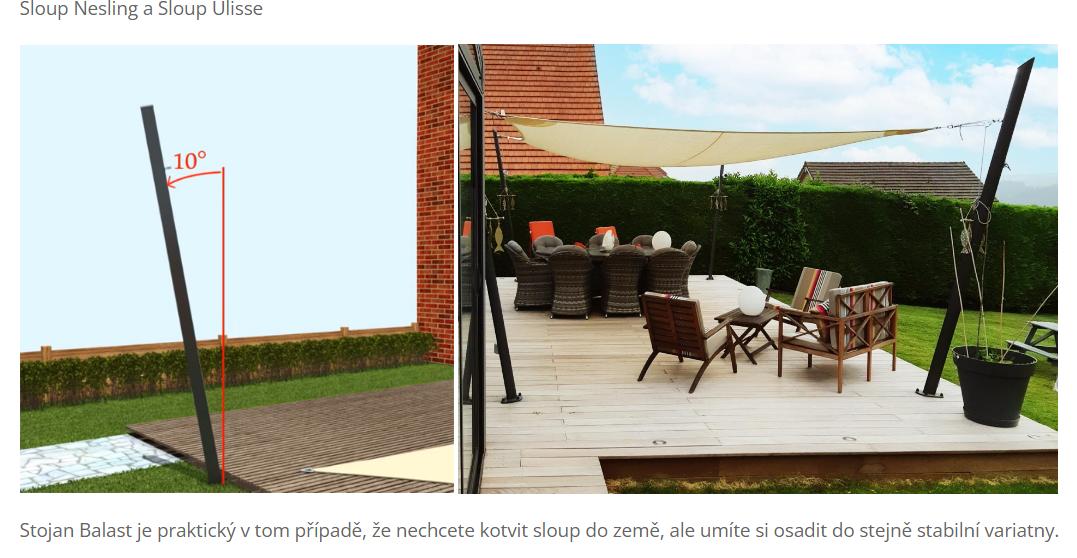

V sekci sloupy nabízíme na výběr ocelovou tyč – tzn. Sloup Nesling s integrovaným pohyblivým očkem (250m), který je zapotřebí osadit na hrot do země nebo ocelový sloup Ulisse (275m), také hliníkový sloup Alu Simple (275m) s možností osazení do praktického stojanu Balast. V nabídce máme také AL kolejničku na dřevěný či ocelový sloup. Důležité při instalaci hrotu a sloupu je, aby byl vychýlen o 10 stupňů pryč od plachty.
